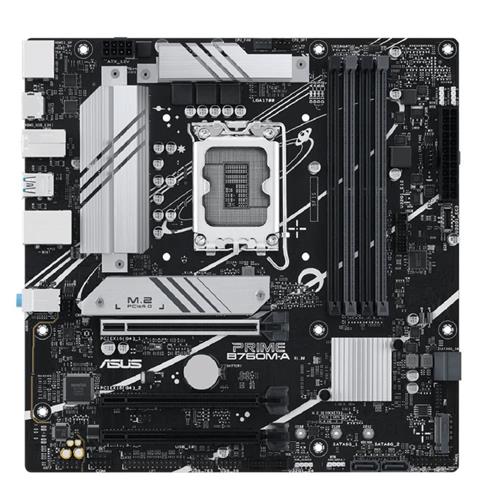

Placa Mãe Asus PRIME B760M-A, Chipset B760, Intel LGA 1700, mATX, DDR5, 90MB1EK0-M1EAY0

As placas-mãe da série ASUS Prime são habilmente projetadas para liberar todo o potencial dos processadores Intel® Core™ da 13ª Geração . Apresentando um design de energia robusto, soluções de resfriamento abrangentes e opções de ajuste inteligentes, o PRIME B760M-A oferece aos usuários e construtores de PC DIY uma gama de otimizações de desempenho por meio de software intuitivo e recursos de firmware.

O dissipador de calor M.2 evita o estrangulamento que pode ocorrer com o armazenamento M.2 durante transferências contínuas. O dissipador de calor é mantido no lugar por parafusos cativos, e esses parafusos cativos removíveis ajudam a reduzir o risco de quedas ou perdas durante a remoção do dissipador de calor.

Camadas de cobre de 2 onças retiram o calor dos componentes críticos para mantê-los em suas temperaturas operacionais ideais e fornecem mais espaço para impulsionar as CPUs além das velocidades de estoque.

Marca: Asus

Modelo: 90MB1E90-M1EAY0

CPU:

Intel® Socket LGA1700 para processadores Intel® Core™ de 13ª geração e Intel® Core™ de 12ª geração, Pentium® Gold e Celeron®*

Suporta tecnologia Intel® Turbo Boost 2.0 e tecnologia Intel® Turbo Boost Max 3.0**

Chipset:

Chipset Intel® B760

Memória:

4 slots DIMM, máx. 128 GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/ Memória não-ECC de 5000/4800 MHz sem buffer*

Arquitetura de memória de canal duplo

compatível com Intel® Extreme Memory Profile (XMP)

OptiMem II

* Os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM variam dependendo da CPU e da memória configuração, para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite

* Memória DDR5 não ECC e sem buffer suporta On-Die ECC função.

Gráficos:

1 x DisplayPort** 2 x  portas

HDMI TM

Slots de expansão:

Processadores Intel de 13ª e 12ª geração 1

x slot PCIe 4.0 x16 Chipset

Intel B760

1 x slot PCIe 4.0 x16 (suporta o modo x4)

1 x slot PCIe 4.0 x16 (suporta o modo x1) Observação :

Armazenar:

Total suporta 2 slots M.2 e 4 portas SATA 6 Gb/s* Processadores

Intel ® de 13ª e 12ª geração

slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

Intel ® B760 Slot M.2_2 do chipset

(chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)

4 portas SATA 6 Gb/s

* A tecnologia de armazenamento Intel ® Rapid suporta SATA RAID 0/1/5/10.

Ethernet:

1 x Ethernet Realtek 2,5 Gb

USB:

USB traseiro (total de 6 portas)

2 x portas USB 3.2 Gen 2 (2 x tipo A)

4 x portas USB 2.0 (4 x tipo A)

USB frontal (total de 10 portas)

2 x conectores USB 3.2 Gen 1 suportam 4 adicionais Portas USB 3.2 Gen 1

1 x conector USB 3.2 Gen 1 (suporta USB Type-C® ) 2

x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais

1 x conector USB 2.0 suporta 1 porta USB 2.0 adicional

Áudio:

CODEC de áudio de alta definição Realtek 7.1 Surround Sound*

Suporta: detecção de Jack, Multi-streaming, retarefa de Jack no painel frontal

Suporta reprodução de até 24 bits/192 kHz

Recursos de áudio

Blindagem de áudio

Capacitores de áudio premium

Camadas de PCB de áudio dedicadas

* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

Portas de E/S do painel traseiro:

2 x portas USB 3.2 Gen 2 (2 x Tipo A)

4 x portas USB 2.0 (4 x Tipo A)

1 x DisplayPort

2 x  portas HDMI TM

1 x Módulo Wi-Fi

1 x porta Ethernet Realtek 2,5 Gb

3 x Áudio conectores

1 x porta combinada teclado/mouse PS/2

Conectores internos de E/S:

Relacionado a ventilador e resfriamento

1 x Conector de ventilador de CPU de 4 pinos

1 x Conector de ventilador OPT de CPU de

4 pinos 2 x Conector de ventilador de chassi de 4 pinos

Relacionado à alimentação

1 x Conector de alimentação principal de 24 pinos

1 x Conector de alimentação de 8 pinos + 12V

Relacionado a armazenamento

2 x slots M.2 (chave M)

4 x portas SATA 6 Gb/s

USB

2 x conectores USB 3.2 Gen 1 suportam 4 portas USB 3.2 Gen 1 adicionais

1 x conector USB 3.2 Gen 1 (suporta USB Type-C®)

2 x Os cabeçalhos USB 2.0 suportam 4 portas USB 2.0 adicionais

1 x cabeçalho USB 2.0 suporta 1 porta USB 2.0 adicional

Diversos

3 x cabeçalhos endereçáveis ??Gen 2

1 x cabeçalho Aura RGB

1 x cabeçalho Clear CMOS

1 x cabeçalho de porta COM

1 x cabeçalho de áudio do painel frontal (AAFP )

1 x cabeçalho LPT

1 x cabeçalho S/PDIF Out

1 x cabeçalho SPI TPM (14-1pin)

1 x cabeçalho do painel do sistema de 20-3 pinos com função de intrusão do chassi

Características especiais:

ASUS 5X PROTECTION III

DIGI+ VRM

LANGuard

Overvoltage Protection

SafeSlot Core+

Stainless-Steel Back I/O

ASUS Q-Design

Q-DIMM

Q-LED Core

Q-Slot

ASUS Thermal Solution

M.2 heatsink

VRM heatsink design

ASUS EZ DIY

ProCool

Aura Sync

Aura RGB header

Addressable Gen 2 headers

Software Features:

ASUS Exclusive Software

Armoury Crate

Aura Creator

Aura Sync

Fan Xpert 2+

Power Saving

AI Suite 3

Digi+ VRM

PC Cleaner

ASUS CPU-Z

Norton Deluxe (60 Days Free Trial)

WinRAR

UEFI BIOS

ASUS EZ DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

ASUS UEFI BIOS EZ Mode

BIOS:

128 Mb Flash ROM, UEFI AMI BIOS
