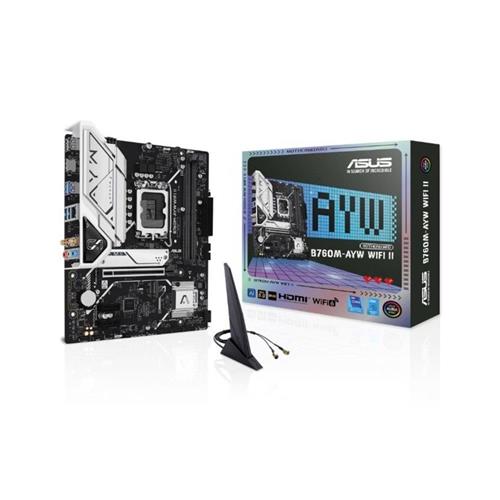

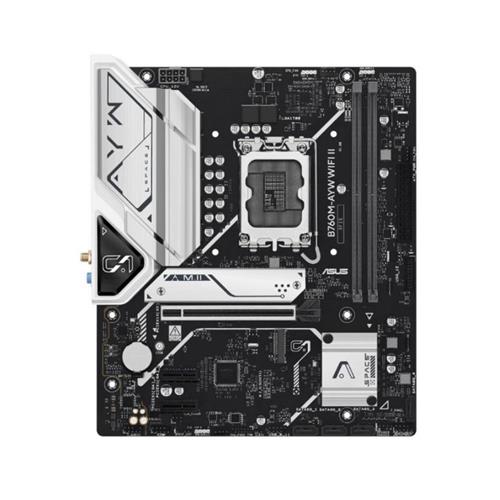

Placa-mãe ASUS B760M-AYW WIFI II, Intel LGA1700, DDR5, Micro-ATX, Preto

A ASUS B760M-AYW WIFI II é uma placa-mãe micro-ATX desenvolvida para processadores Intel de 12ª, 13ª e 14ª geração com soquete LGA1700. Compatível com memórias DDR5 em configuração dual-channel, oferece desempenho rápido e eficiente para diferentes aplicações. Conta com um slot PCIe 5.0 x16 para placas de vídeo modernas, dois slots M.2 PCIe 4.0 para SSDs de alta velocidade e quatro portas SATA 6 Gb/s para armazenamento adicional. A conectividade é completa, com rede 2.5 Gb, Wi-Fi 6, Bluetooth 5.3 e múltiplas portas USB de alta velocidade. Com dissipadores de calor para M.2 e VRM, sistema de proteção ASUS 5X Protection III e suporte a iluminação RGB, é ideal para quem busca um setup moderno, estável e com excelente conectividade para jogos e produtividade.

Marca: Asus

Modelo: 90MB1MH0-M0EAY0

CPU

Intel ® Socket LGA1700 para processadores Intel ® Core? 14ª e 13ª gerações , Intel ® Core? 12ª geração, Pentium ® Gold e Celeron ® *

Suporta Intel ® Turbo Boost Technology 2.0 e Intel ® Turbo Boost Max Technology 3.0**

Consulte https://www.asus.com/support/download-center/ para ver a lista de CPUs suportadas.

O suporte à Tecnologia Intel ® Turbo Boost Max 3.0 depende dos tipos de CPU.

Chipset

Chipset Intel® B760

Memória

2 slots DIMM, máx. 96 GB, DDR5 8000(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Memória não ECC, sem buffer*

Arquitetura de memória de canal duplo

Suporta módulo de memória Intel® Extreme Memory Profile (XMP)

Os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da CPU e da configuração de memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/download-center/ . Os ajustes serão feitos com base nas especificações dos produtos de memória produzidos em massa disponíveis no mercado.

A memória DDR5 sem ECC e sem buffer oferece suporte à função On-Die ECC.

Gráficos

1 porta HDMI TM

As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.

Suporta 4K a 60 Hz, conforme especificado em HDMI 2.1.

Slots de expansão

Processadores Intel ® Core? (14ª , 13ª e 12ª gerações )*

1 slot PCIe 5.0 x16 Chipset

Intel ®

B760 2 slots PCIe 4.0 x1

- Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.

Armazenar

Total suporta 2 slots M.2 e 4 portas SATA de 6 Gb/s* Processadores

Intel ® Core? (14ª , 13ª e 12ª gerações )

Slot M.2_1 (chave M), tipo 2280 (compatível com o modo PCIe 4.0 x4) Chipset

Intel ®

B760 Slot M.2_2 (chave M), tipo 2280 (compatível com o modo PCIe 4.0 x4)

4 portas SATA de 6 Gb/s

* A tecnologia Intel ® Rapid Storage oferece suporte a SATA RAID 0/1/5/10.

Ethernet

1 x Realtek 2,5 Gb Ethernet

ASUS LANGuard

Sem fio e Bluetooth

Wi-Fi 6 (802.11 ax)

Suporta banda de frequência de 2,4/5 GHz

Bluetooth ® v5.3*

*A versão do Bluetooth ® pode variar. Consulte o site do fabricante do módulo Wi-Fi para obter as especificações mais recentes.

USB

USB traseiro (total de 6 portas)

4 portas USB 5 Gbps (4 Tipo A)

2 portas USB 2.0 (2 Tipo A)

USB frontal (total de 4 portas)

1 conector USB 5 Gbps com suporte para 2 portas USB 5 Gbps adicionais

1 conector USB 2.0 com suporte para 2 portas USB 2.0 adicionais

Áudio

CODEC de áudio de alta definição Realtek 7.1 Surround Sound*

- Suporta: detecção de conector, multitransmissão, redefinição de conector no painel frontal

- Suporta reprodução de até 24 bits/192 kHz

Recursos de áudio

- Blindagem de áudio

- Capacitores de áudio premium

- Camadas de PCB de áudio dedicadas

* Um chassi com um módulo de áudio HD no painel frontal é necessário para oferecer suporte à saída de áudio de som surround 7.1.

Portas de E/S do painel traseiro

4 portas USB 5Gbps (4 Tipo A)

2 portas USB 2.0 (2 Tipo A)

1 porta HDMI TM

1 módulo Wi-Fi

1 porta Ethernet Realtek 2,5Gb

3 conectores de áudio

Conectores de E/S internos

Relacionado a ventoinha e resfriamento

1 x conector de ventoinha de CPU de 4 pinos

2 x conectores de ventoinha de gabinete de 4 pinos

Relacionado a energia

1 x conector de alimentação principal de 24 pinos

1 x conector de alimentação de CPU de +12 V de 8 pinos

Relacionado a armazenamento

2 x slots M.2 (chave M)

4 x portas SATA de 6 Gb/s

USB

1 x conector USB de 5 Gbps com suporte para 2 portas USB de 5 Gbps adicionais

1 x conector USB 2.0 com suporte para 2 portas USB 2.0 adicionais

Diversos

3 x conectores RGB endereçáveis de 2ª geração

1 x conector Clear CMOS

1 x conector de porta COM

1 x conector de áudio do painel frontal (F_AUDIO)

1 x conector de saída S/PDIF

1 x conector de alto-falante

1 x conector SPI TPM (14-1 pino)

1 x conector de sistema do painel frontal de 10-1 pino

Características especiais

ASUS 5X PROTECTION III

DIGI+ VRM

LANGuard

Proteção contra sobretensão

SafeSlot

E/S traseira de aço inoxidável

ASUS Q-Design

M.2 Q-Latch

Q-DIMM

Q-LED Core

Q-Slot

ASUS EZ DIY

ProCool

ASUS Thermal Solution

Dissipador de calor M.2

Design de dissipador de calor VRM

Aura Sync

Conectores RGB Gen 2 endereçáveis

Recursos do software

Software exclusivo da ASUS

Armoury Crate

Aura Sync

Fan Xpert 2+

Cancelamento de ruído AI bidirecional

ASUS DriverHub

ASUS CPU-Z

AI Suite 3

DIGI+ VRM

PC Cleaner

Norton 360 Deluxe (teste gratuito de 60 dias)

WinRAR (teste gratuito de 40 dias)

UEFI BIOS

ASUS EZ DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

ASUS UEFI BIOS EZ Mode

Para obter mais recursos de software, visite o site de suporte da Asus ou consulte www.asus.com/support para obter informações adicionais.

BIOS

ROM Flash de 128 Mb, BIOS UEFI AMI

Gerenciabilidade

WOL por PME, PXE

Acessórios

Cabos

2 cabos SATA 6Gb/s

Diversos

1 antena móvel Wi-Fi ASUS

1 escudo de E/S

1 pacote de borracha M.2

1 pacote de parafusos para SSD M.2

Documentação

1 guia de início rápido

Sistema operacional

Windows® 11 , Windows® 10 de 64 bits

Fator de forma micro-ATX

9,6 polegadas x 8,3 polegadas (24,4 cm x 21,1 cm)
